華南理工大學 制漿造紙工程新技術與裝備研發中心

6萬噸/年 H-P清潔漂白方案 （以蘆葦漿為例）

漂白工段說明

1.工藝流程的確定

　　 傳統氯化（C）－堿處理（E）－次氯酸鹽（H）三段漂白中，C段和E段產生的污染物（可吸附有機污染物AOX）含量最高，毒性最大，其中的四氯二苯二惡英及呋喃，簡稱二惡英呋喃，是毒性最大的致癌物質，廢水的色度也最深。并且，產生污染物大部分隨廢水排出，嚴重污染生態環境；也有少量殘留在紙漿中，影響紙品的衛生質量和用途。因此，淘汰C段和E段是當前提高我國漂白草漿質量、降低漂白污染、保護生態環境的直接有效措施；同時富集的氯離子對設備具有很強的腐蝕性，因而漂白廢水除自循環的外，其余無法直接回用，只能排放掉，造成環境污染和資源浪費。

　　 過氧化氯作為一種環境保護型的紙漿漂白助劑，廣泛用于化學漿、機械漿、脫墨漿等漿種的漂白，具有使用方便、白度增值高、白度穩定性好（返黃低）、漂白得率高的優點，且在漂白過程中不產生有害的副產物；相比二氧化氯漂白等，還具有漂白成本低的特點。因此，采用過氧化氫漂白（P）是新上漂白項目的首選漂白方法之一，也是采用CEH（氯化－堿處理－次氯酸鹽漂白）及H（次氯酸鹽漂白）漂白方法的工廠進行技術改造的較好的漂白技術。

      堿性過氧化氫漂白主要是消除漿中的發色基團，直接提高漂漿白度，因為漂漿得率高，有人稱為保留木素的漂白劑，漂白過程中由于金屬離子等的催化，也存在HO.、OOH.等自由基，HO.及O2-.與木素的酚結構反應，增加木素分子的親水性及溶解性，從而提高脫木素效果，進一步提高漂漿白度和白度穩定性。

H2O2在堿性條件達到分解平衡：

　　 H2O2 +OH －<=>HOO－+H2O

　　 H2O2＋HOO －<=>HO?+O2－?+H2O

　　 H2O2＋HOO －<=>OH－+O2+H2O

　　 堿性條件有利于過濾氧化氫產生分解，使其與木素產生相應的漂白反應，但通常在紙漿中含有金屬離子，在金屬離子存在下，尤其是Fe、Mn、Cu等，過氧化氫產生分解，而且其分解的速度要比過氧化氫的堿性分解快得多，因此，在這一類金屬離子存在的條件下，過氧化氫因來不及與木素產生反應，便會無效分解而消耗殆盡。

　　 如何消除紙漿中金屬離子的影響并增加紙漿過氧化氫的漂白活性，使過氧化氫與木素達到最佳的反應條件，是本項目組多年來致力研究的方向，并取得了較好的研究成果，應用于生產實踐也取得了良好的經濟效益。

　　 本方案流程采用H－P的清潔漂白流程，整個漂白流程中基本上消除了氯化所產生的有機氯污染（有機氯即使經中段廢水生化處理也不能完全消除其污染），只保留次氯酸鹽漂白段，以保證白度及較低的成本。

2.工藝流程說明

　　 紙漿經提取黑液、篩選、除砂后，濃縮至12％左右的濃度，經螺旋輸送機破碎，加入稀釋液及Ca（C1O）2，進入次氯酸鹽漂白塔漂白，漂后紙漿經真空洗漿機洗滌濃縮后添加NaOH、螯合劑、保護劑、穩定劑等進行螯合、活化處理，然后紙漿進入中濃漿泵立管，經中濃泵輸送進入1＃、2＃中濃混合器，在1＃濃混合器通入蒸汽，提高紙漿溫度使之達到80～100℃，過氧化氫在2＃中濃混合器加入，然后進入升降流式過氧化氫漂白塔進行過氧化氫漂白，漂后紙漿送真空洗漿機洗滌，洗后紙漿送入漂后貯漿塔。

3.漂白工藝條件

（1）次氯酸鹽漂白段（H段）

　　 漿濃 7～10％

　　 溫度 35－40℃

　　 時間 50－60分鐘

　　 Ca（C1O）2用量 3－5％

（2）過氧化氫漂白段（P段）

　　 漿濃 10－12％

　　 溫度 80－100℃

　　 時間 120－150分鐘

　　 NaOH 0.1～0.3%

　　 H2O2用量 3－4％

　　 螯合劑 0.05％

　　 保護劑 0.5％

　　 穩定劑 2～2.5％

4.主要設備及工藝管線、自控儀表的要求

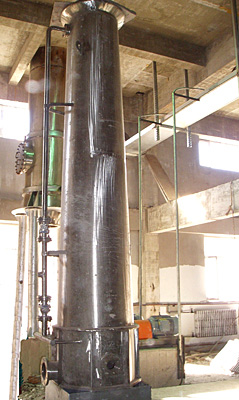

（1）中濃紙漿過氧化氫漂白升降流式漂白塔

　　　 升、降流反應時間比： 1∶5

　　　 塔體尺寸根據實際項目情況確定

（2）中濃混合器（ZH12）

　　 配用電機：15Kw(Y160L-4)

　　 設備總量：約350Kg

　　 進出口直徑：DN150/DN125（進/出），提供連接法蘭

　　 機械密封水壓力：0.25～0.3MPa

　　 機械密封水流量：≤101/min

　　 動荷系數：1.2

（3）工藝管線

　　 H-P漂白段漂白助劑管道材質除H2O2外，其余均為工程塑料，H2O2管道應為不銹鋼304，P段所有與紙漿接觸的管道材料均為不銹鋼304。所有助劑的加入點如工藝流程圖所示，加入方式應采取多點加入，以增加后續的混合效果；所有助劑的加入應選用計量泵，力求工藝條件準確。 P段泵后蒸汽管道入口與中濃漿出口的距離應在2米以上，以防蒸汽反竄；蒸汽管入口后的第一個法蘭連接處應添加一波紋管，避免管道連接因熱膨脹而損壞。

P段中濃漿泵與過氧化氫漂白塔的距離越短越好，盡量減少管線彎頭的數量，并采用較大曲率半徑的彎頭。

（4）自控儀表

　　 中濃混合器機械密封水應設流量低限報警及停機，其余參照工藝流程圖上的控制點，根據工廠實際，盡可能提高自控水平。

5.漂白蘆葦漿化學品消耗
